वर्णन
सिंहावलोकन

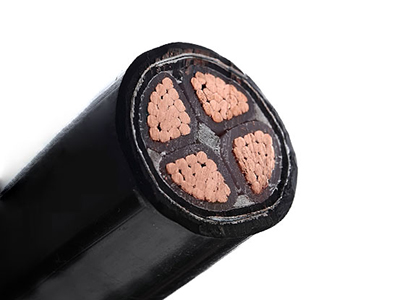

विद्युतीय ऊर्जा आपूर्तिको लागि PVC इन्सुलेटेड र PVC शीथ गरिएको स्टील वा एल्युमिनियम तारहरूबाट बनाइएका बख्तरबंद केबलहरू। र भूमिगत, बाहिरी, घर भित्र र केबल डक्टहरूमा पावर नेटवर्कहरूको लागि सहायक नियन्त्रण केबलहरू।
फीचर:
भोल्टेज मूल्याङ्कन (Uo/U): ६००/१०००V
तापक्रम मूल्याङ्कन: स्थिर: -२५°C देखि +९०°C सम्म
कन्डक्टर: ठोस/असहाय नाङ्गो तामा
इन्सुलेशन: पीवीसी
ओछ्यान: पीवीसी वा पीपी फिलर
आर्मर: AWA (एल्युमिनियम वायर आर्मर) सिंगल कोर
आर्मर: SWA (स्टील वायर आर्मर) बहु-कोरहरू
आवरण: पीवीसी
न्यूनतम झुकाउने त्रिज्या
१.५ मिमी२ देखि १६ मिमी२ - स्थिर: ६ x समग्र व्यास
२५ मिमी२ र माथि - स्थिर: ८ x समग्र व्यास
तापक्रम मूल्याङ्कन: स्थिर: -२५°C देखि +९०°C सम्म
कन्डक्टर: ठोस/असहाय नाङ्गो तामा
इन्सुलेशन: पीवीसी
ओछ्यान: पीवीसी वा पीपी फिलर
आर्मर: AWA (एल्युमिनियम वायर आर्मर) सिंगल कोर
आर्मर: SWA (स्टील वायर आर्मर) बहु-कोरहरू
आवरण: पीवीसी
न्यूनतम झुकाउने त्रिज्या
१.५ मिमी२ देखि १६ मिमी२ - स्थिर: ६ x समग्र व्यास
२५ मिमी२ र माथि - स्थिर: ८ x समग्र व्यास
निर्दिष्टीकरण
न्यून भोल्टेज
चिसो प्रतिरोधी -25℃
काम गर्ने तापमान 90 ℃
निर्माण
प्यारामेटर
- AWA आर्मर
| प्रकार | नाममात्र खण्ड क्षेत्र mm2 |
कन्डक्टर व्यास mm |
इन्सुलेशनको नाममात्र मोटाई mm |
एल्युमिनियम तारको व्यास mm |
नाममात्र आवरण मोटाई mm |
लगभग समग्र व्यास mm |
केबलको लगभग तौल kg/km |
कन्डक्टरको अधिकतम DC प्रतिरोध Ω/कि.मि |
||
| Cu | Al | २० डिग्री घन | २०℃ अल | |||||||
| AWA कवच | ४×१० सीसी | 3.8 | 1.0 | 0.8 | 1.8 | 11.8 | 283.2 | 222.8 | 1.83 | 13.08 |
| ४×१० सीसी ४×१० सीसी ४×१० सीसी ४×१० सीसी ४×१० सीसी |
4.8 6.0 7.0 8.4 10.0 |
1.0 1.2 1.2 1.4 1.4 |
0.8 1.25 1.25 1.25 1.25 |
1.8 1.8 1.8 1.8 1.8 |
12.8 14.4 15.4 17.2 18.8 |
356.3 481.1 595.4 782.2 1002.1 |
257.3 326.4 378.8 472.9 569.0 |
1.15 0.727 0.524 0.387 0.268 |
1.91 1.20 0.868 0.641 0.443 |
|
| ४×१० सीसी ४×१० सीसी ४×१० सीसी ४×१० सीसी ४×१० सीसी |
11.5 13.0 14.5 16.2 18.4 |
1.6 1.6 1.8 2.0 2.2 |
1.6 1.6 1.6 1.6 1.6 |
1.8 1.8 1.8 1.8 1.9 |
20.7 22.2 24.1 26.2 28.9 |
1285.0 1548.0 1879.8 2264.9 2853.8 |
697.2 805.6 951.7 1120.3 1369.0 |
0.193 0.153 0.124 0.0991 0.0754 |
0.320 0.253 0.206 0.164 0.125 |
|
| ४×१० सीसी ४×१० सीसी ४×१० सीसी ४×१० सीसी |
20.5 23.5 26.5 30.0 |
2.4 2.6 2.8 2.8 |
2.0 2.0 2.0 2.5 |
1.9 2.1 2.2 2.3 |
31.6 35.2 40.2 45.2 |
3493.6 4530.9 5966.8 7302.1 |
1637.5 2056.1 2873.3 3404.3 |
0.0601 0.0470 0.0366 0.0283 |
0.100 0.0778 0.0605 0.0469 |
|
नोट: RE=गोलाकार ठोस, CC=कम्प्याक्टेड गोलाकार स्ट्र्यान्डेड, SM=सेक्टर आकारको स्ट्र्यान्डेड
