वर्णन
निर्दिष्टीकरण

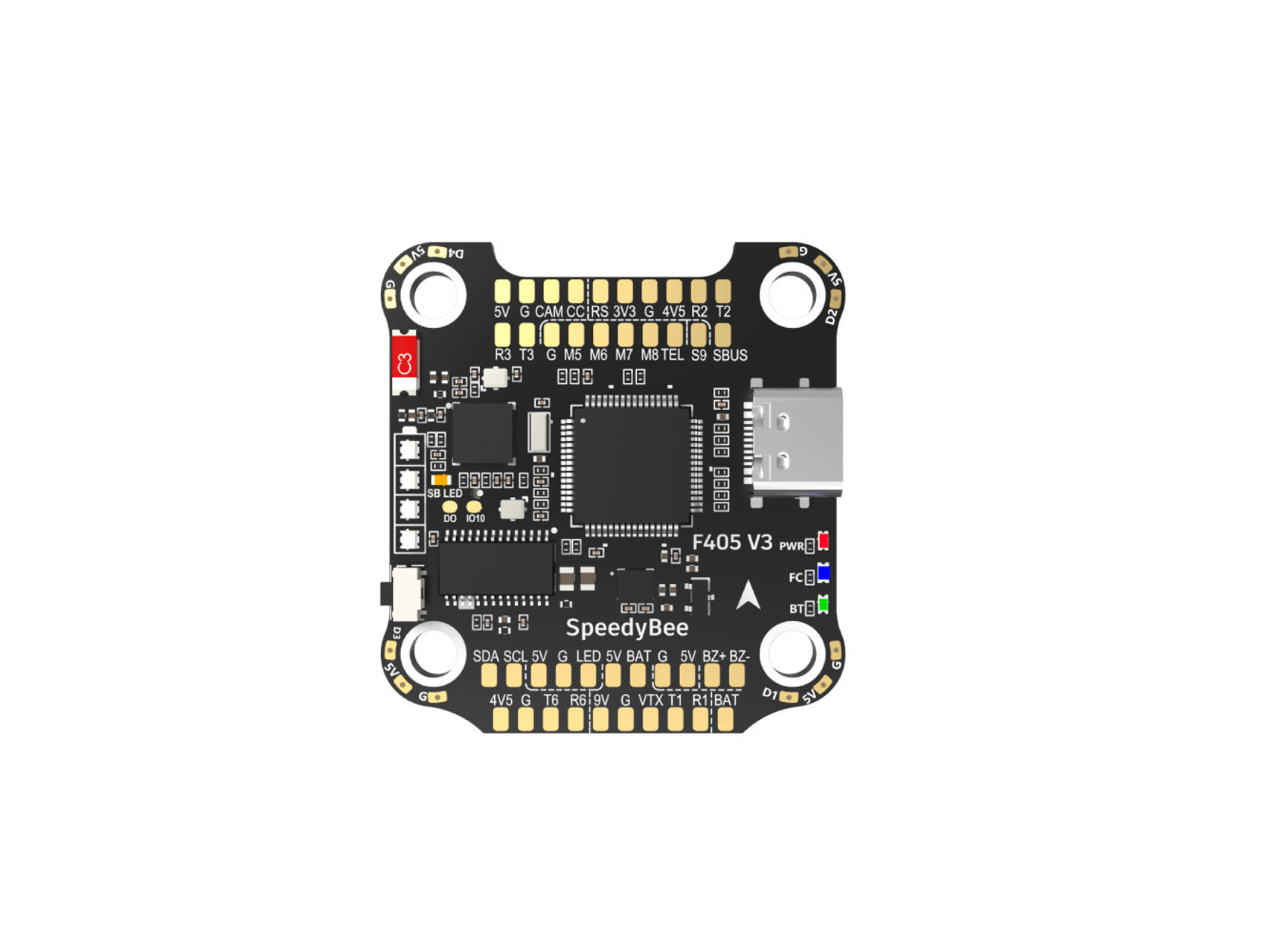

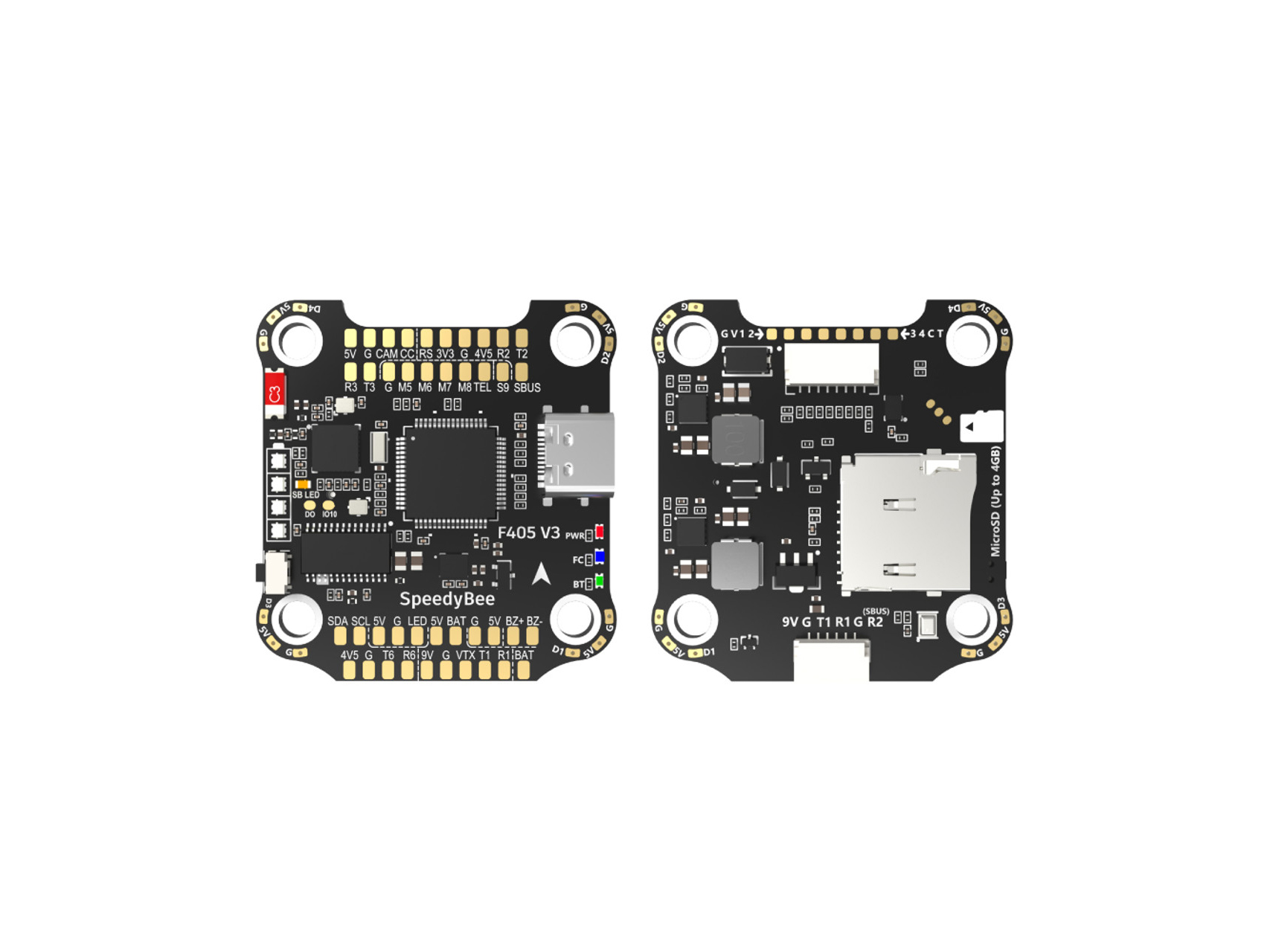

| उत्पादन नाम | स्पीडीबी F405 V3 30x30 उडान नियन्त्रक |
| MCU | STM32F405 |
| IMU (Gyro) | BMI 270 |
| USB पोर्ट प्रकार | प्रकार-सी |
| बारमीटर | निर्माण-मा |
| ओएसडी चिप | AT7456E चिप |
| BLE ब्लुटुथ | समर्थित। उडान नियन्त्रक र ESC प्यारामिटर कन्फिगरेसनको लागि SpeedyBee एपसँग जडान गर्न प्रयोग गरिन्छ। कृपया UART 4 मा रहेको MSP स्विच अन गरिएको र ११५२०० को बाउड रेटमा सेट गरिएको सुनिश्चित गर्नुहोस्, अन्यथा ब्लुटुथ कार्यक्षमता उपलब्ध हुनेछैन। |
| वाईफाई | समर्थित |
| DJI एयर एकाइ जडान मार्ग | दुई तरिकाहरू समर्थित: 6-पिन कनेक्टर वा प्रत्यक्ष सोल्डरिङ। |
| 6-पिन DJI एयर युनिट प्लग | समर्थित। DJI O3/RunCam Link/Caddx Vista/DJI एयर युनिट V1 सँग पूर्ण रूपमा उपयुक्त, कुनै तार परिवर्तन गर्न आवश्यक छैन। |
| ब्ल्याकबक्स माइक्रोएसडी कार्ड स्लट | *Betaflight फर्मवेयरलाई माइक्रोएसडी कार्डको प्रकार मानक (SDSC) वा उच्च क्षमता (SDHC) हुन आवश्यक छ, त्यसैले विस्तारित क्षमता कार्डहरू (SDXC) समर्थित छैनन् (धेरै उच्च-गति U3 कार्डहरू SDXC हुन्)। साथै कार्ड FAT16 वा FAT32 (सिफारिस गरिएको) फाइल प्रणालीहरूसँग ढाँचा हुनुपर्छ। त्यसोभए, तपाईंले 32GB भन्दा कम कुनै पनि SD कार्ड प्रयोग गर्न सक्नुहुनेछ, तर Betaflight ले 4GB अधिकतम मात्र पहिचान गर्न सक्छ। हामी तपाईंलाई यो प्रयोग गर्न सुझाव दिन्छौं तेस्रो पक्ष ढाँचा उपकरण र 'ओभरराइट ढाँचा' छान्नुहोस् त्यसपछि आफ्नो कार्ड ढाँचा गर्नुहोस्। पनि जाँच गर्नुहोस् यहाँ सिफारिस गरिएका SD कार्डहरूको लागि वा किन्नुहोस् परीक्षण गरिएका कार्डहरू हाम्रो पसलबाट। |
| BetaFlight क्यामेरा नियन्त्रण प्याड | हो (अगाडि छेउमा CC प्याड) |
| हालको सेन्सर इनपुट | समर्थित। SpeedyBee BLS 50A ESC को लागि, कृपया स्केल = 386 र अफसेट = 0 सेट गर्नुहोस्। |
| पावर इनपुट | ३-६S LiPo। उडान नियन्त्रक ८ पिन केबलको G, V तार वा उडान नियन्त्रकको तल्लो भागबाट G, V प्याडहरू मार्फत संचालित हुन्छ। |
| 5V आउटपुट | 9V आउटपुटका 5 समूहहरू, चार +5V प्याडहरू र 1 BZ+ प्याड (बजरका लागि प्रयोग गरिएको) अगाडिको छेउमा, र 4x LED 5V प्याडहरू। कुल हालको लोड 2A हो। |
| 9V आउटपुट | 2V आउटपुटका 9 समूहहरू, एउटा +9V प्याड अगाडि छेउमा र अर्को तल्लो छेउमा कनेक्टरमा समावेश छ। कुल हालको लोड 2A हो। |
| 3.3V आउटपुट | समर्थित। 3.3V-इनपुट रिसीभरहरूको लागि डिजाइन गरिएको। 500mA हालको लोड सम्म। |
| 4.5V आउटपुट | समर्थित। FC USB पोर्ट मार्फत संचालित हुँदा पनि रिसीभर र GPS मोड्युलको लागि डिजाइन गरिएको। 1A हालको लोड सम्म। |
| ESC सिग्नल | M1 - M4 तल छेउमा र M5-M8 अगाडि छ। |
| UART | ६ सेट (UART6, UART1, UART2, UART3 (ब्लुटुथ जडानको लागि समर्पित), UART4 (ESC टेलिमेट्रीको लागि समर्पित), UART5 |
| ESC टेलिमेट्री | UART R5(UART5) |
| I2C | समर्थित। अगाडि पक्षमा SDA र SCL प्याडहरू। म्याग्नेटोमिटर, सोनार आदिका लागि प्रयोग गरिन्छ। |
| परम्परागत Betaflight एलईडी प्याड | समर्थित। 5V, G र LED प्याडहरू अगाडि पट्टिको तल। Betaflight फर्मवेयर द्वारा नियन्त्रित WS2812 एलईडी को लागी प्रयोग गरियो। |
| बजर | BZ+ र BZ-प्याड 5V बजरको लागि प्रयोग गरियो |
| बुट बटन | समर्थित [ए]। BOOT बटन थिच्नुहोस् र होल्ड गर्नुहोस् र FC लाई एकै समयमा पावर अन गर्नाले FC लाई DFU मोडमा प्रवेश गर्न बाध्य पार्छ, यो फर्मवेयर फ्ल्यासिंगको लागि हो जब FC ईंट हुन्छ। [ख]। जब FC सक्रिय हुन्छ र स्ट्यान्डबाइ मोडमा हुन्छ, BOOT बटन तलको छेउमा LED1-LED4 कनेक्टरहरूमा जडान भएका LED स्ट्रिपहरूलाई नियन्त्रण गर्न प्रयोग गर्न सकिन्छ। पूर्वनिर्धारित रूपमा, एलईडी डिस्प्ले मोड साइकल गर्न BOOT बटन छोटो-थिच्नुहोस्। SpeedyBee-LED मोड र BF-LED मोड बीच स्विच गर्न BOOT बटनलाई लामो समयसम्म थिच्नुहोस्। BF-LED मोड अन्तर्गत, सबै LED1-LED4 स्ट्रिपहरू Betaflight फर्मवेयरद्वारा नियन्त्रित हुनेछन्। |
| RSSI इनपुट | समर्थित। अगाडिको छेउमा RS भनिन्छ। |
| स्मार्ट पोर्ट / एफ पोर्ट | समर्थित |
| समर्थित उडान नियन्त्रक फर्मवेयर | BetaFlight(पूर्वनिर्धारित),INAV (INAV फर्मवेयरले Multishot (सिफारिस गरिएको) र OneShot125 मात्र प्रयोग गर्न सक्छ। कृपया ध्यान दिनुहोस् कि DShot समर्थित छैन।) |
| फर्मवेयर लक्ष्य नाम | SPEEDYBEEF405V3 |
| माउन्ट | ३०.५ x ३०.५ मिमी (४ मिमी प्वाल व्यास) |
| परिमाण | (41.6 (L) x (39.4 (W) x (7.8 (H) मिमी |
| वजन | 9.6g |
